企業供水自動化遠程控制系統

　　系統概述

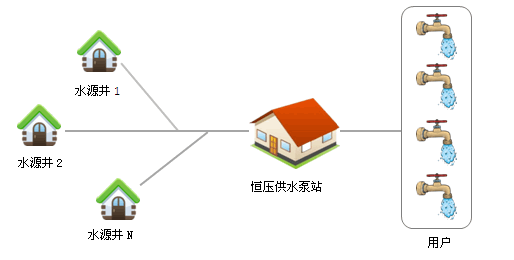

　　在大型工礦企業的自有供水系統中，供水水源一般為深層地下水，供水流程通常如下：

　　

　　企業供水自動化遠程控制系統專門針對此種應用而設計，可實現多口水源井和恒壓供水泵站間的自動控制和無人值守運行，既保障了及時、安全供水;又解放了人力、節約供水成本。

　　企業供水自動化遠程控制系統同時可實現設備的遠程監控，值班人員在辦公室內即可實時了解設備運行狀況、查看詳細生產數據并及時處理供水異常。

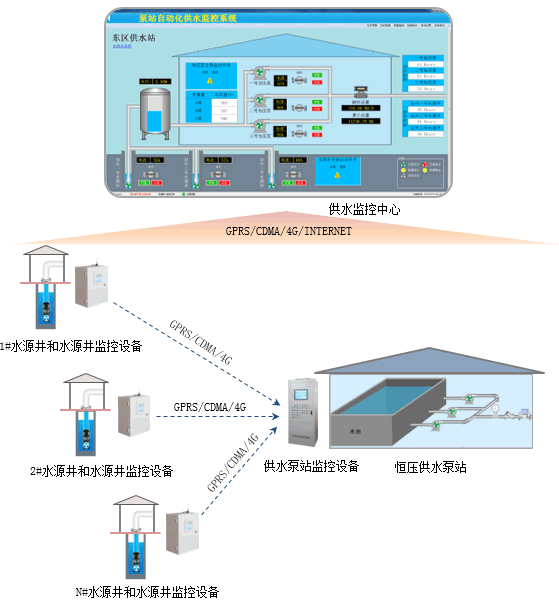

　　系統組成

　　

　　系統特點

　　無線通信，水源井、供水泵站、監控中心間無距離限制。

　　標準化軟、硬件產品，不限測點數量、無需二次開發。

　　水源井、加壓泵自動輪轉，確保設備均衡使用、延長使用壽命。

　　采用圖形、聲音、短信等多種報警手段，確保安全供水。

　　系統功能

　　(1)自動供水

　　◆ 各水源井自動輪換為供水泵站內的水池/水罐補水，保證合理蓄水。

　　◆ 供水泵站對外恒壓供水，根據管網壓力自動調整變頻器運行頻率。

　　◆ 水源井水位過低時自動關停潛水泵，保護潛水泵安全。

　　◆ 供水泵站的水池/水罐水位過低時自動關停加壓泵，保護加壓泵組安全。

　　(2)監測預警

　　◆ 遠程監測潛水泵、加壓泵的電流、電壓數據和運行狀態。

　　◆ 遠程監測水源井、供水泵站的水位、耗電量、出水流量、出水壓力等數據。

　　◆ 監測數據越限、現場設備/儀表故障時自動報警。

　　◆ 人員進入現場時立即報警，并自動拍照發送給監控中心。

　　(3)遠程控制

　　◆ 必要時，監控中心可遠程控制各水源井取水。

　　◆ 必要時，監控中心可遠程控制供水泵站對外供水。

　　(4)統計分析

　　◆ 自動統計取水量、供水量、用電量等生產數據。

　　◆ 一鍵生產水位、壓力、流量等時段分析曲線。

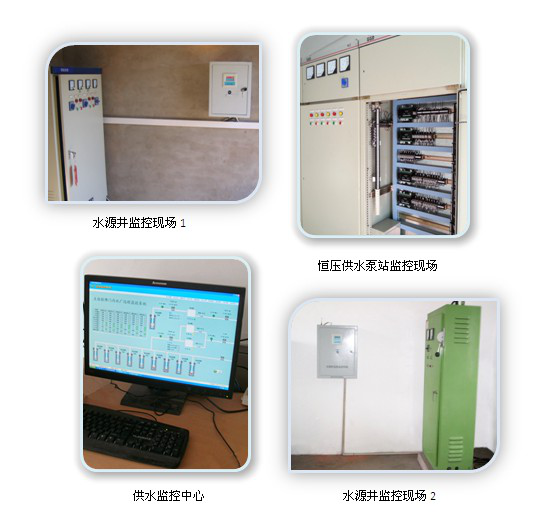

　　現場展示

　　

　　主要設備組成

　　1.監控現場

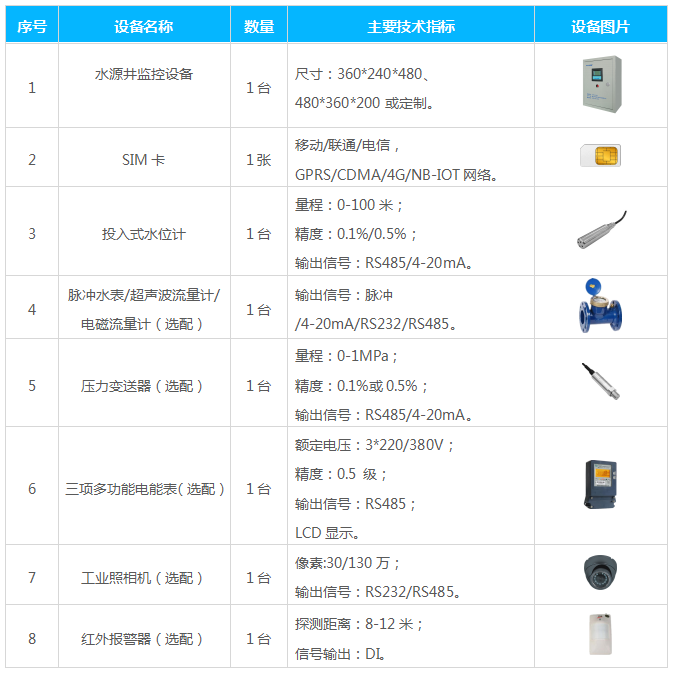

　?、?水源井監控現場(單個測點)

　　

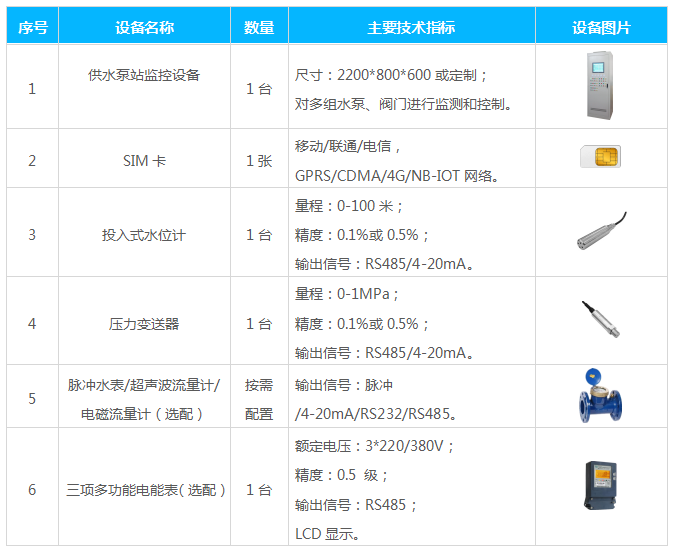

　　⑵ 恒壓供水泵站監控現場(單個測點)

　　

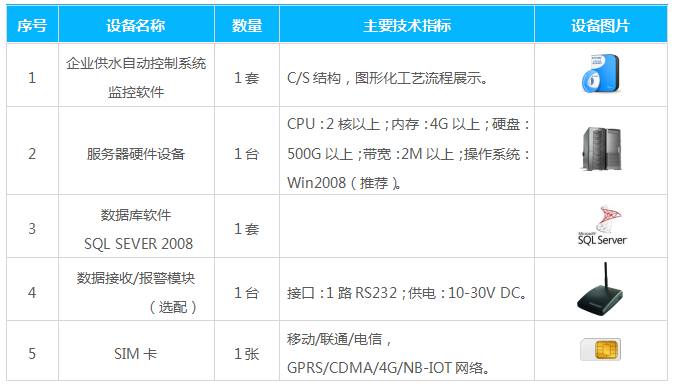

　　2. 監控中心
